4.5kW车载DC/DC电源
本产品输入电压范围为400—800Vdc， 额定输出27.8Vdc/4500W（峰值功率5000W），通过系统集成散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护、CAN通讯功能。适用于纯电动 /增程式等各种新能源汽车
技术参数
| 项目 | 最小 | 典型 | 最大 | 单位 | 条件 |
| 环境条件 | |||||
| 工作温度 | -40 | - | 85 | ℃ | 底壳温度高于70℃开始降额，每度降3A. |
| 储存温度 | -40 | - | 105 | ℃ | |
| 相对湿度 | 5 | - | 95 | % | 正常工作时无冷凝 |
| 海拔高度 | 0 | - | 3000 | m | |
| 散热方式 | 液冷 | ||||
| 输入特性 | |||||
| 额定输入电压 | 560 | Vdc | 输入端有防反接保护 | ||
| 输入电压范围 | 400 | - | 950 | Vdc | |
| 最大输入电流 | - | - | 18 | A | 低压满载 |
| 静态损耗电流 | - | - | 3 | mA | 辅助电源没有供电，电源不启动时主电源额定输入情况下测试输入电流 |
| 输出特性 | |||||
| 额定输出电压 | 27.5 | Vdc | 额定输入、输出半载 | ||
| 整定输出电压 | 27.5±0.3 | Vdc | |||
| 输出电流范围 | 0 | - | 220 | A | 400-450V只做CV带载 |
| 最大输出电流 | 220 | A | 450V以上长时间最大工作电流 | ||
| 输出额定功率 | 6000 | W | |||
| 输出峰值功率 | 6600 | W | 峰值功率6600W工作6分钟 | ||
| 整机效率 | 93 | - | - | % | 额定电压输入、满载输出条件下,Pout/Pin≥93%。 |
| 温度系数 | - | - | ±0.02 | %/℃ | |
| 输出纹波及噪声 | - | - | 600mV | mVp-p | 示波器带宽应为20MHz，探头并联10u+104电容；输出带15%负载以上条件下测试 |
| 开机启动时间 | - | - | 3 | s | |
| 输出上升时间 | - | - | 200 | mS | 0-20V |
| - | 2.5 | S | 20-27.5V | ||
| 稳压精度 | - | - | ±1 | % | |
| 定时唤醒功能 | - | - | - | - | 可以支持5min-24h自由设定定时唤醒功能 |
| 静态损耗电流 | - | - | 3 | mA | 在不接高压供电和24Vdc控制电时，输出端并接24Vdc蓄电池时的漏电流。 |
| 控制方式 | CAN控制/EN控制 | / | 预留CAN唤醒功能 | ||
相关推荐
-
-

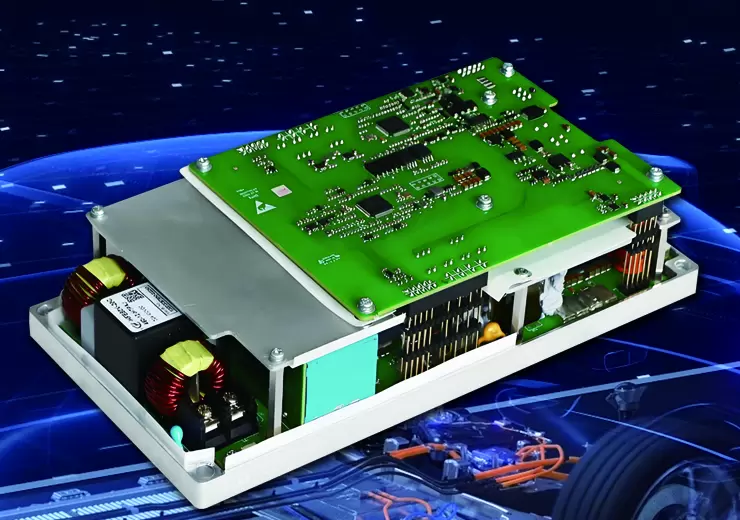

6kW车载DC/DC电源本产品输入电压范围为550—950Vdc，额定输出27.8Vdc/6000W(峰值功率6600W),通过系统集成液冷散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯、定时唤醒功能。适用于纯电动/混合动力/增程式等各种新能源汽车。 -

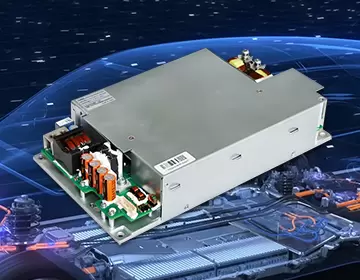

6kW车载DC/DC电源本产品输入电压范围为450—1000Vdc，额定输出27.8Vdc/6000W(峰值功率6600W),通过系统集成散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯、定时唤醒功能。用于纯电动/混合动力/增程式等各种新能源汽车。 -

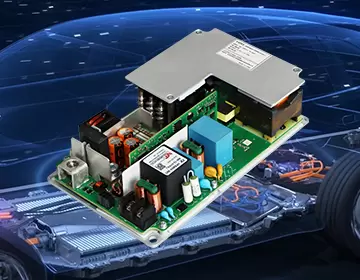

3kW车载DC/DC电源本产品输入电压范围为400—950Vdc， 额定输出27.5Vdc/3025W（峰值功率3600W），通过系统集成散热，具有输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温保护以及CAN通讯功能。适用于纯电动 /增程式等各种新能源汽车。 -
